當(dāng)STM的分辨率達(dá)到毫秒級(jí)別，他們發(fā)現(xiàn)石墨烯的生長與表面Ni單原子直接關(guān)聯(lián)。這些單原子存在于處于生長狀態(tài)石墨烯的邊緣。同時(shí)理論計(jì)算也印證了這一結(jié)果。

一、Science：看見單原子催化石墨烯生長

剛剛上線的Science文章報(bào)道，來自意大利的研究者們以Ni（111）表面生長石墨烯為研究對象，通過原位、高速掃描隧道顯微鏡觀測石墨生長過程。

—圖文快解——

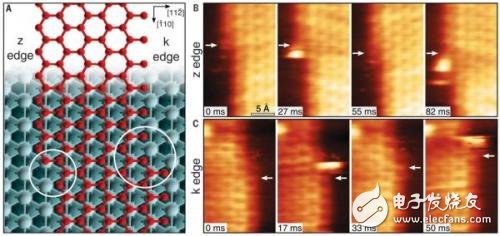

圖 1：石墨烯沿著Z和K邊生長

圖2：石墨烯邊緣吸附的Ni原子

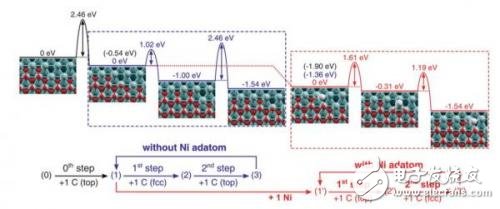

圖 3：DFT計(jì)算的石墨烯生長路徑

二、ACS Nano：鈣鈦礦太陽能電池中雙層結(jié)構(gòu)的高效穩(wěn)定電子層傳輸層

最近，華中科技大學(xué)武漢光電國家實(shí)驗(yàn)室的陳煒教授團(tuán)隊(duì)發(fā)明了一種基于單分散氧化物納米顆粒表面改性方法，改性后的納米顆粒在極性和非極性溶劑里均可實(shí)現(xiàn)良好分散，可以在低溫下十分方便地在鈣鈦礦薄膜的上方形成高質(zhì)量的界面薄膜。高分散的CeOx納米墨水有利于形成完整覆蓋的無機(jī)界面層，與PCBM一起應(yīng)用于鈣鈦礦太陽能電池時(shí)起到了良好的化學(xué)屏蔽作用：（1）有效屏蔽外界濕氣滲透破壞鈣鈦礦材料，（2）避免鈣鈦礦在工作時(shí)的分解溢出物對金屬電極進(jìn)行腐蝕。在這雙重保護(hù)作用下，鈣鈦礦太陽能電池的工作穩(wěn)定性得到了大幅提升。制備的電池初始效率最高可達(dá)18．6％，在30％RH濕度下暗態(tài)保存30天，性能幾乎無衰減。將同批次電池在N2氣氛手套箱或30％RH的空氣氣氛中進(jìn)行連續(xù)200小時(shí)的光照老化，對電池的最大功率點(diǎn)進(jìn)行追蹤檢測，實(shí)驗(yàn)表明電池效率幾乎無衰減。該文章發(fā)表在國際頂級(jí)期刊（知名期刊）ACS Nano上（影響因子：13．9）。
