【2018 年 2 月 27 日德國紐倫堡嵌入式電子與工業計算機應用展訊】– 為滿足業界對于提高功率密度與提高效率的廣泛需求，Diodes 公司推出 ZXGD3113 同步整流控制器。搭配 MOSFET 時，其配對組合可在基于反馳或諧振轉換器拓撲的電源供應器中，取代高損耗的蕭特基整流器。

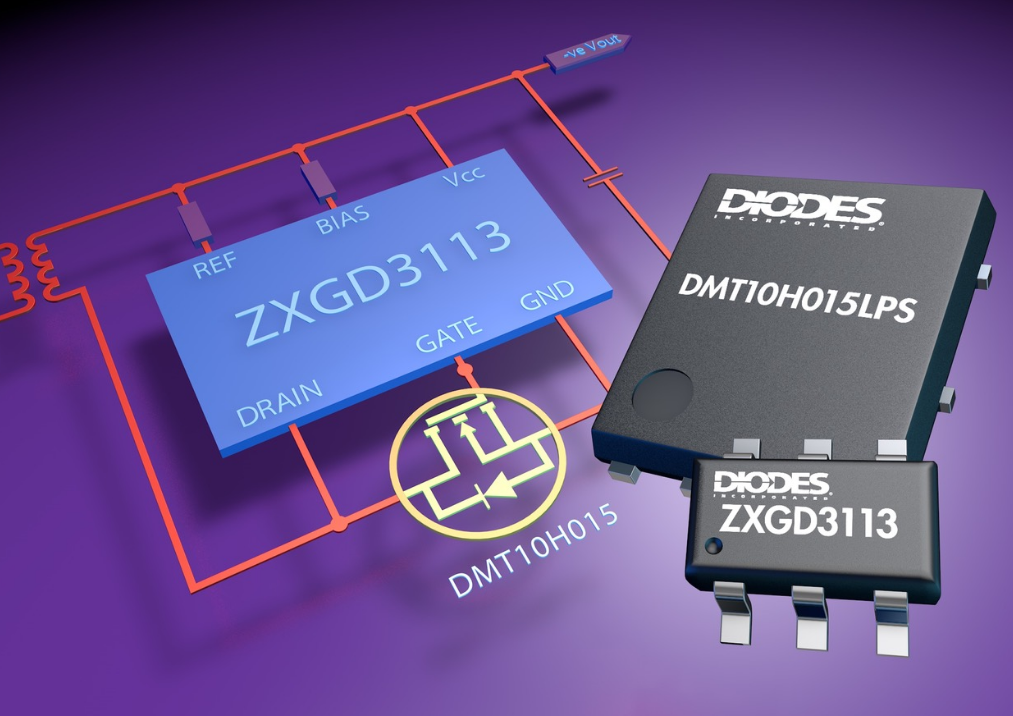

ZXGD3113 可控制外部 MOSFET，例如 100V 16m? N 通道 DMT10H015LPS，配置為理想的二極管運作。以 ZXGD3113+MOSFET 取代蕭特基整流器，可大幅提升以工業、消費性產品及電信市場為目標的 AC-DC 電源供應器的效率。

相較于高損耗的蕭特基整流器，隨著效率提升，本產品無需散熱器以節省空間。此外，外型尺寸更小的 SOT26 可降低工業標準 SO8 的解決方案尺寸，并以高達 250kHz 的工作頻率運作，PSU 設計人員可使用更小的變壓器，進一步節省空間與 BOM 成本。

ZXGD3113 為低 RDS(on) MOSFET 提供控制，藉由使用符合比例的閘極驅動器達到更高的效率，使其能在連續導通模式 (CCM) 中快速關斷同步 MOSFET，而且也能在不連續導通模式 (DCM) 與臨界導通模式 (CrCM) 中運作。其他功能還包括低于 10mV 的低閾值電壓，可分別控制低 RDS(ON) MOSFET 及 1.5/3A 峰值源極/汲極電流，以支持同步 MOSFET 的高效率驅動。3.5V 至 40V 的廣大作業電壓范圍代表此裝置可由最低 3.5V 的 PSU 輸出直接驅動，同時提供足夠的余裕以處理過電壓尖峰或以更高的 Vcc 電軌 (例如 24V) 運作。
